威綸觸摸屏如何用U盤下載程序

發布時間：2017-12-16 23:05:23 訪問次數：

MT8000/6000 系列 HMI U 盤/SD 卡/CF 卡下載程序操作步驟

MT8000/6000可以通過U盤/SD卡/CF卡下載畫面程序到機器。以下以U盤下載為例說明操作步

驟。

首先創建U盤下載資料：

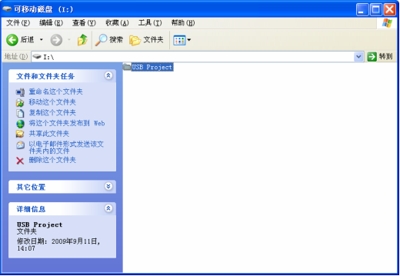

1、建議在U盤中創建一個文件夾，如USB Project：

2、創建U盤下載資料：

2.1 在EB8000中創建：

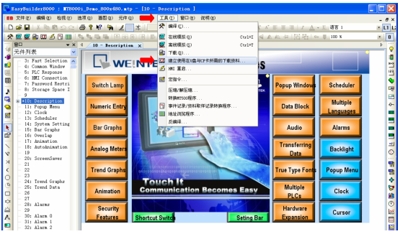

a、點擊“工具”下拉菜單－“建立使用在U盤與CF卡所需的下載資料”，彈出“建立使用在U

盤與CF卡所需的下載資料”窗口；

1

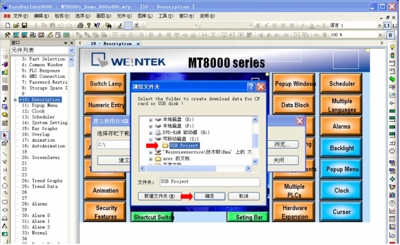

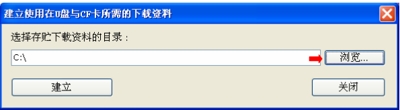

b、點擊瀏覽按鈕，找到U盤\USB Project文件夾，點擊確定。

2

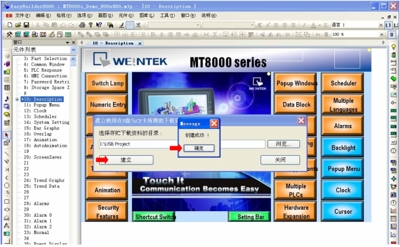

c、則返回到“建立使用在U盤與CF卡所需的下載資料”窗口，目錄指向I:\USB Project；點

擊“建立”，當彈出“創建成功”窗口后，則下載資料已創建完畢；

注：以上方式是創建EB8000當前打開的工程至U盤。

2.2 通過Project Manager窗口創建

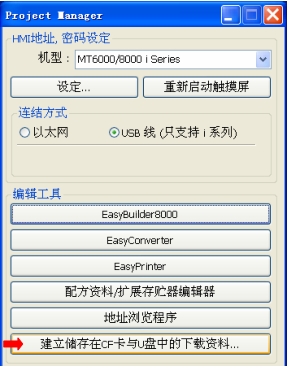

a、在Project Manager窗口中，點擊“建立儲存在CF卡與U盤中的下載資料”按鈕；

3

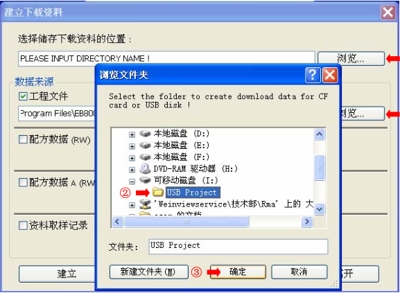

b、彈出“建立下載資料”窗口，點擊瀏覽選擇存儲下載資料位置：

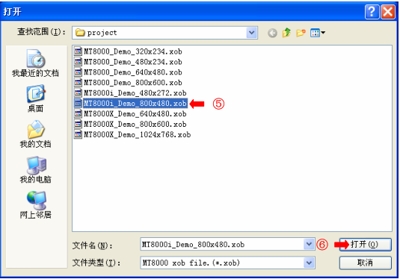

c、點擊工程文件－瀏覽按鈕，選擇工程：

d、選擇一個工程，點擊“打開”，返回到“建立下載資料”窗口：

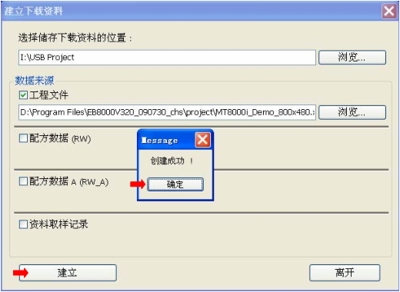

e、點擊“建立”，下載資料創建成功；

注：以上方式是創建編譯后（*.xob）的任何工程至U盤。

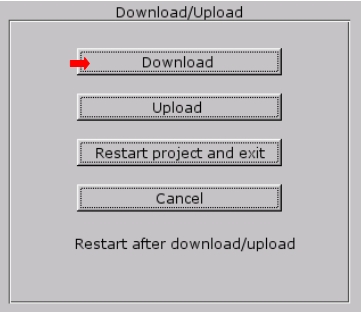

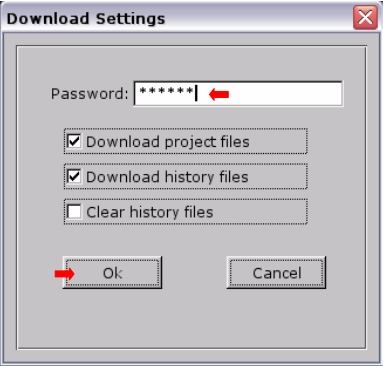

3、將U盤插入機器，等待幾秒鐘后，彈出Download/Upload窗口，點擊Download 按鈕，彈出

輸入密碼窗口；

4、輸入密碼，初始密碼為：111111；

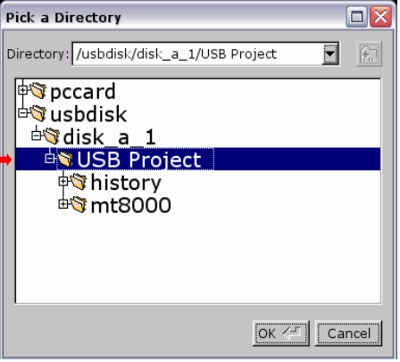

5、密碼輸入正確后，點擊“OK”，彈出“Pick a Directory”窗口；展開usbdisk，將藍色

橫條定位在USB Project（即在U盤中創建的文件夾）位置，且只能定位在該位置，不可選擇

history或mt8000；

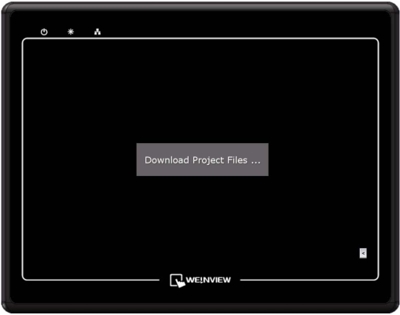

5、點擊“OK”按鈕，開始下載，

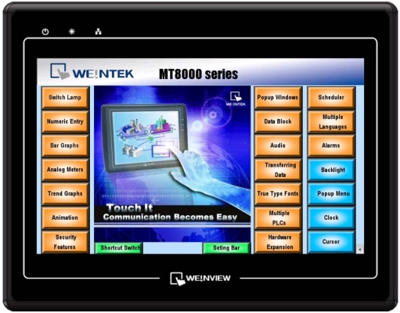

6、下載完成后，開始運行后如下圖所示：
